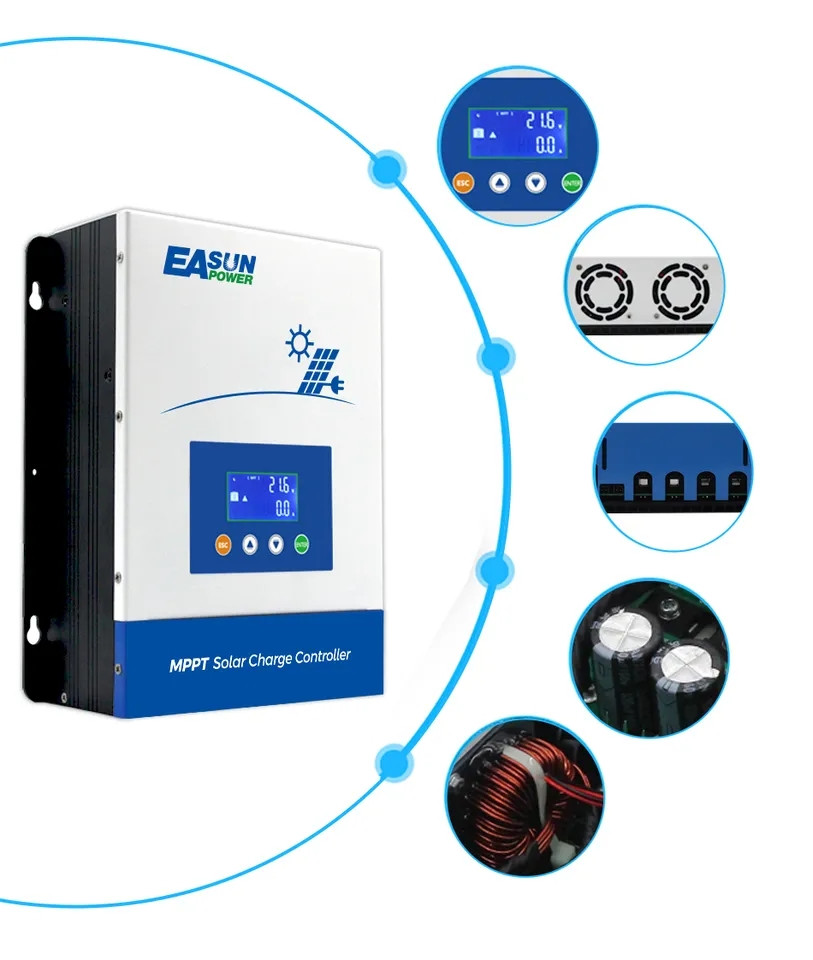

Контролер заряду Easun Power mppt 100а 12/24/36/48в до 6000 ватів

Контролер заряду Easun Power mppt 100а 12/24/36/48в 6000 ватів. Наприкінці опису пораду!

Модель ICharger-MPPT-48100.

Захист від зворотної полярності. Від перегрівання. Підтримання зв'язку RS485. Для кислотних, гелевих, літієвих батарей. Мануал + датчик температури в комплекті.

Максимальний вхідний сигнал 150 вольтів. Нижче зазначено рекомендовану напругу. Пасує для всіх типів батарей.

Від себе порада: користуйтеся значенням поділу на 2.5. Наприклад, сукупність вхідної напруги від панелей 0-60 вольтів означає, що система акб має бути 12 вольтів.

70-90 вольтів означає система 24,

90-110 — для системи 36.

110-150 — для системи на 48 вольтів.

Але, можна залучити й усі 150 вольтів, що входять до системи 24 вольти, наприклад, але ефективність буде в рази більшою, водночас вольтажі для акб 48 вольтів (чим менша різниця — тим краща).

Параметри:

• корпус: метал.
• номінальна сила струму: 85 А.
• максимальна сила струму: 100 амперів
• температурна компенсація: -3mV /°С/2В (за замовчуванням)
• тип системи: 12В/24В/36В/48. В постійного струму Автоматичне відновлення
• напруга системи автоматичного розпізнавання:
• час плавного пуску: ≤1 сек
• максимальна ефективність: ≥98.1%
• PV використання: ≥99%
• напруга системи:
  • 12 В системи (DC 8 ~ DC16 В)
  • 24 В системи (DC16 ~ DC31 В)
  • 36 В системи (DC33 ~ DC41 В)
  • 48 системи (DC42 ~ DC64 В)
• макс вхідна напруга PV(Voc): DC 150 В (тривала робота при такому напруга може привести до поломки контролера, зверніться до вхідної напруги від PV).
• макс вхідна потужність PV:
  • 12 В (1500 Вт). Рекомендована 1200.
  • 24 В (3000 Вт). Рекомендована 2400.
  • 36 В (4500 Вт). Рекомендована 3600.
  • 48 В (6000 Вт). Рекомендована 4800.
• пульсації вихідної напруги: -100mV
• захист від надмірної напруги: є
• акустичний шум: ≤40dB
• спосіб охолодження: примусове повітряне охолодження. Вмонтовані 2 кулери охолодження. З тильного боку корпусу є ребра охолодження.
• розмір: 250*175*80 мм.
• вага: 2,5 кг.

Дельна порада! Як визначити або як вибрати контролер з амперажу? Маючи максимальне значення Вашого масиву панелей, наприклад, у Вас 8 панелей по 540 ватів = 4320 ватів поле. Ваше АКБ, наприклад, система 24 вольти, гелеві, де за темп 25 градусів заряд буде у Вас приблизно 27,4 вольта.

Порівняння 4320/27,4 = 157 амперів. Потрібен запас за міцністю струму. Виходить 170 амперів. Для цього прикладу масиву: потрібно ставити таких 2 контролери. Або 1 на 100, а другий на 60-80 амперів. І поле Ваше розбивати на 2 плеча.

Або збільшити систему до 36 вольтів. Тоді 4320/41,1 = 105 амперів. У цьому разі потрібно буде 2 панелі з 8 розгорнути на схід або захід сонця. У такий спосіб меншив навантаження ан контролер і збільшивши термін денного заряду. Для цього масиву панелей у прикладі Вам потрібен лише 1 такий контролер на 100 амперів.

Або ставити систему 48 вольтів. Тоді 4320/54,8 (число заряду) = 79 амперів. Ви можете ставити всі 8 панелей в один ряд, для одного цього контролера. І можете збільшити поле, докупити потім ще 1-2 панелі.
